AT8812C-雙通道 H 橋電機驅動芯片

描述

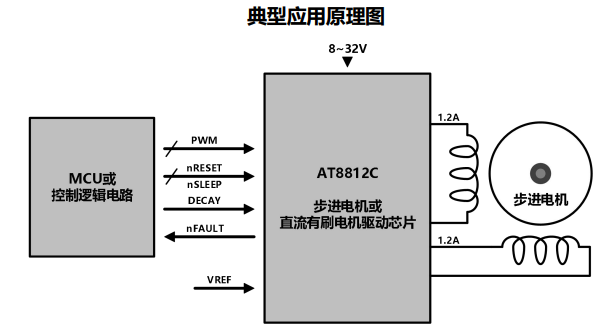

AT8812C為打印機和其它機電一體化應用提供一種雙通道集成電機驅動方案。

AT8812有兩路H橋驅動，最大輸出32V±1.2A，可驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。

雙極步進電機可以以整步、4細分運行，或者用軟件實現高細分。

AT8812C的每一個橋的功率輸出模塊由N型功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可編程。內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。

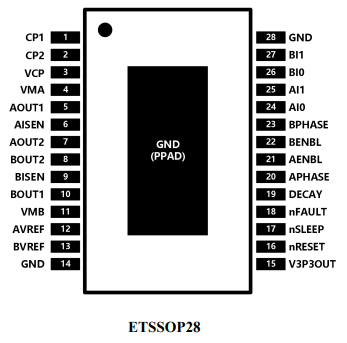

AT8812C提供一種帶有散熱焊盤的ETSSOP28封裝，能有效改善散熱性能，且是無鉛產品，符合環保標準。

應用
● 打印機
● 安防相機
● 辦公自動化設備
● 機器人

特點

● 雙通道H橋電機驅動器

● 驅動兩個直流有刷電機或者一個步進電機

● 低RDS(ON)電阻，1.2Ω(HS+LS)
● 1.2A驅動輸出

● 寬電壓供電，8V-32V

● 2 bits電流控制，提供4個電流臺階

● 工業標準并行數字控制接口

● PWM繞組電流調節和限制

● 內置3.3V參考電壓輸出

● 過溫關斷電路

● 短路保護

● 欠壓鎖定保護
