AT9110H-單通道低壓 H橋電機驅動芯片

描述
AT9110H為攝像機、消費類產品、玩具和其它低電壓或者電池供電的運動控制類應用提供了一個集成的電機驅動器解決方案。

AT9110H能夠驅動一個直流有刷電機或其它諸如螺線管的器件。輸出驅動模塊由PMOS+NMOS功率管構成的H橋組成，以驅動電機繞組。AT9110H能夠提供高達12V±1A的驅動輸出。
AT9110H具有一個PWM (IN1/IN2) 輸入接口。AT9110H提供低功耗休眠控制接口。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護。

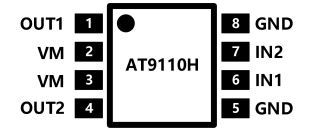

AT9110H是SOP8封裝，且是無鉛產品，符合環保標準。

特點
● 單通道H橋電機驅動器● 低RDS(ON)電阻，1Ω(HS+LS)
● 1A連續驅動輸出● 寬電壓供電，2.7-12V
● PWM控制接口● 過溫關斷電路● 短路保護
● 欠壓鎖定保護

應用
● 鋰電池供電玩具● 攝像機、相機調焦驅動● 消費類產品
