![圖片[1]-CSM326 低成本三合一MCU+NFC讀卡+觸摸 SOC芯片](https://www.qnhgt.cn/wp-content/uploads/2023/12/image.png)
CSM326是一款高度集成的低功耗SOC芯片， 其集成了基于RISC-V核的低功耗MCU和工作在13.56MHz的非接觸式讀寫器模塊。

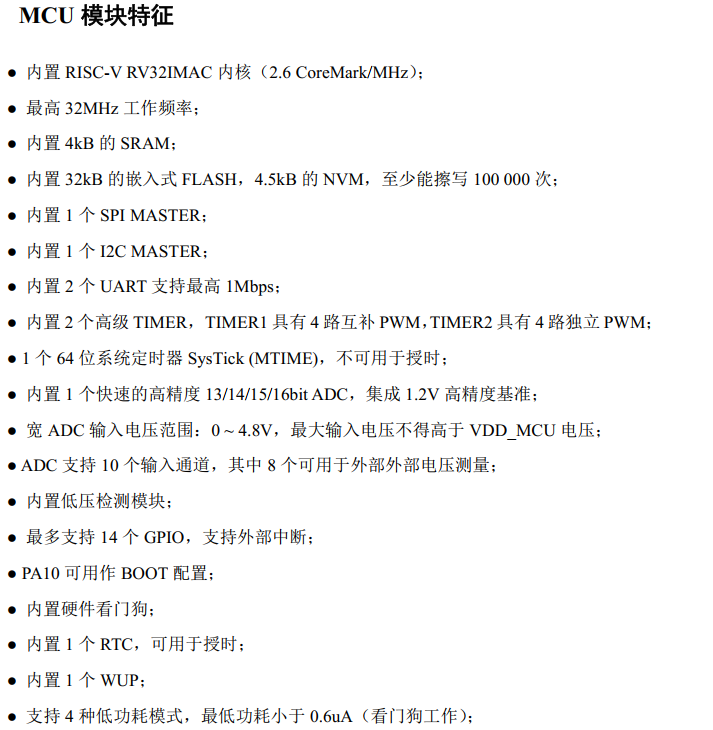

MCU模塊具有低功耗，Low Pin Count、 寬電壓工作范圍， 集成了13/14/15/16 位精度的 ADC、LVD、UART、SPI、I2&、TIMER、WUP、IWDG、RTC 等豐富的外設。內核采用 RISC-V RV32IMAC（2.6 CoreMark/MHz）。

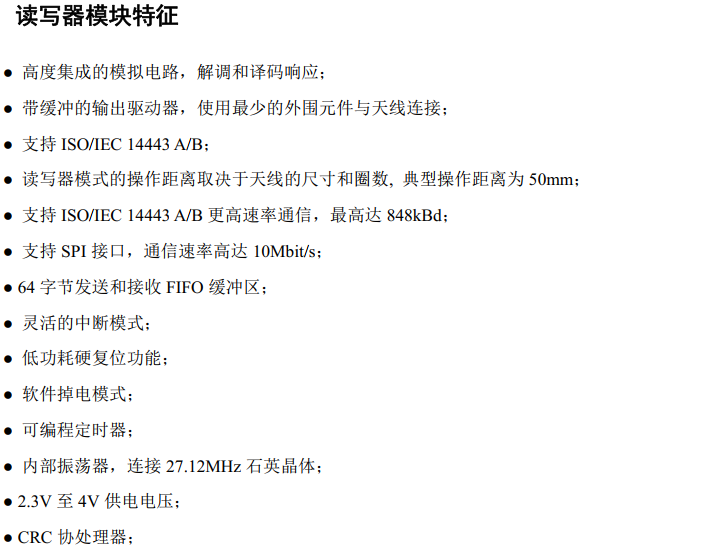

讀寫器模塊支持 ISO/IEC 14443 A/B 協議， 無需外圍其他電路， 其內部發送器可驅動讀寫器天線與 ISO/IEC 14443 A/B 卡和應答機通信。
接收器模塊提供一個強大而高效的電路， 用以解調譯碼 ISO/IE& 14443 A/B 兼容卡及應答機信號。 數字模塊處理完整的ISO/IEC 14443 A/B 幀和錯誤檢測功能(奇偶和 CRC)。讀寫器模塊支持非接觸式通信。
另外， 本產品提供了配套的調試開發軟件和豐富的函數庫， 能大大降低開發門檻和縮短開發周期。
![圖片[2]-CSM326 低成本三合一MCU+NFC讀卡+觸摸 SOC芯片](https://www.qnhgt.cn/wp-content/uploads/2023/12/image-1.png)
![圖片[3]-CSM326 低成本三合一MCU+NFC讀卡+觸摸 SOC芯片](https://www.qnhgt.cn/wp-content/uploads/2023/12/image-2.png)
結構框圖
![圖片[4]-CSM326 低成本三合一MCU+NFC讀卡+觸摸 SOC芯片](https://www.qnhgt.cn/wp-content/uploads/2023/12/image-3.png)
